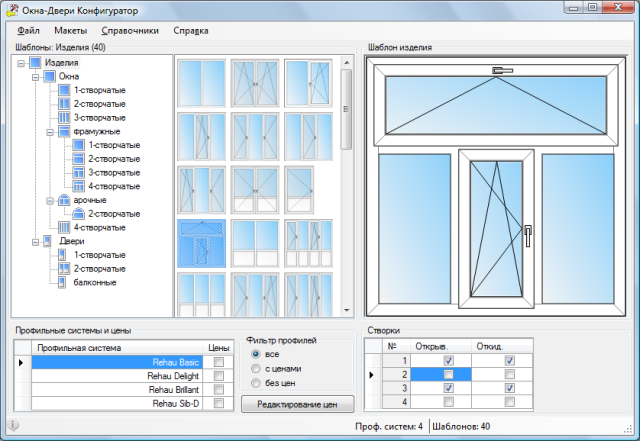

Главная форма Окна-Двери Конфигуратора
На главной форме приложения происходит основная работа по созданию шаблонов изделий.
Рассмотрим общие моменты, без привязки в схеме расчёта.
Рабочая область приложения разделена на блоки:
- Шаблоны изделий
- Текущий шаблон с таблицей створок
- Профильные системы и цены
Кратко о назначении каждого блока.

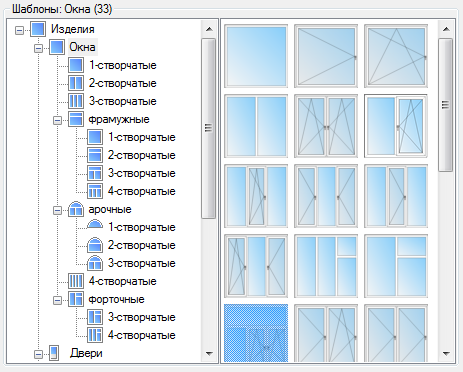

Блок: Шаблоны
Этот блок организован по принципу всем известного "Проводника Windows"
(Windows Explorer). В левой части блока - древовидное представление макетов изделий,
справа - миниатюры шаблонов, входящих в выбранный макет.
Отличие от Проводника Windows в том, что если выделить группу макетов, в свою очередь
содержащую макеты, то в левой части экрана покажутся все шаблоны входящих в группу
макетов. В заголовке блока отображается текущий путь к выделенному макету и количество
введённых для него шаблонов. При этом не отображается иконка добавления нового шаблона.
Для того, чтобы ввести новый шаблон - надо выделить макет не содержащий "потомков".
Тогда в окне шаблонов появится кнопка "добавить новый шаблон" в виде изображения
шаблона со знаком "плюс".
|
|
|
|
В дереве выбрана группа элементов "Окна". В поле шаблонов отображаются
все шаблоны, принадлежащие группе макетов "Окна", в заголовке блока отображается
их количество.
В этом режиме можно только редактировать шаблоны показанные шаблоны. Чтобы
перейти в режим редактирования шаблона, надо сделать на нём двойной клик мышкой
|
В дереве выбран макет, у которого нет "потомков". В поле шаблонов отображаются
шаблоны, принадлежащие только это группе и иконка для создания нового шаблона (со
значком "+")
В этом режиме можно редактировать существующие и добавлять новые шаблоны
|
Действия над шаблонами
Шаблоны изделий можно удалять, добавлять и редактировать..
Чтобы удалить шаблон изделия - выделите его, нажмите клавишу "Del"
и подтвердите удаление шаблона. Вместе с шаблоном удаляются относящиеся к нему цены
и створки.
Для редактирования шаблона достаточно сделать по нему двойной щелчок мышью.
При этом в блоке "Шаблон изделия" нарисуется его изображение и в таблицу
под ним - загрузится список створок.
Для добавления нового шаблона нужно выбрать макет шаблона, в древовидном
списке слева. При этом справа отобразятся шаблоны (при их наличии). Первым будет
шаблон с изображением знака "+" в левом верхнем углу. Двойной щелчок мышью
по этому шаблону добавит новый шаблон в список шаблонов и выведет его на редактирование,
аналогично предыдущему пункту.

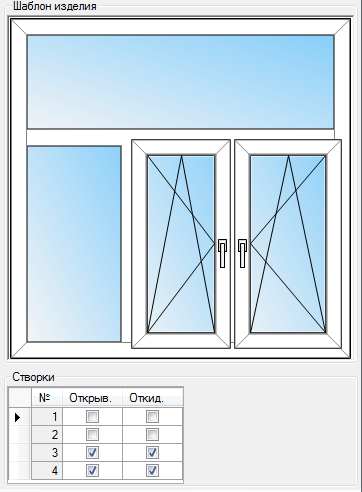

Блок: Шаблон изделия
Блок отображает изображение текущего шаблона и позволяет менять параметры его створок.
Шаблон становится доступным при его выборе в предыдущем блоке (редактирование или
добавление нового).
Редактирование шаблона изделия - это задание количества
створок, обладающих определёнными свойствами (открывание
и откидывание). В конечном изделии, которое будет получено
на основе этого шаблона - створки могут поменяться местами створки, стороны открывания,
размеры.
Из шаблона в примере ниже можно изготовить несколько изделий (показаны только 4,
без учета размеров створок и стороны открывания)
|
|
|
|
|
|
Шаблон
|
Изделие 1
|
Изделие 2
|
Изделие 3
|
Изделие 4
|
Шаблон из примера можно описать так: "четырехстворчатое Т-образное окно, у
которого 2 створки - глухие, и две - поворотно-откидные". Как будут располагаться
эти створки, в какую сторону открываться и какие иметь размеры - это всё определяется
в самом изделии в заказе, в программе "Окна-Двери Дилер". Об этом необходимо
помнить, создавая шаблоны изделий.
Задавать параметры створок (открывание и откидывание можно в табличке "Створки"
или - из контекстного меню, которое открывается при клике мышкой по любой створке
изделия).
|

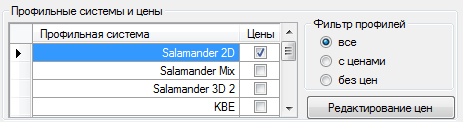

Блок: Профильные системы и цены
В этом блоке три элемента:
- Список профильных систем, галочка напротив каждого из которых означает - введены
ли цены по текущему макету для данного профиля.
- Группа переключателей - фильтрующих отображение списка профильных систем: "все",
"с ценами" или - "без цен".
- Кнопка, открывающая форму ввода цен.
Если напротив названия профиля в списке стоит галочка - это означает, что для данного
текущего шаблона изделия - введены цены.
|
Далее, после выбора схемы расчёта изделий, можно приступать к воду данных, специфичных
для каждой схемы.
